自行技術研發,課程採用周邊模組搭配 89C52開發版特色
紅外線收發模組 HS0038B
  • 光檢測器及前置放大器包裝在一起之接頭
  • 內部濾波器頻率為PCM
  • TTL和CMOS相容性
  • 改進對對環境光、電場的遮罩干擾
  • 低功耗
  • 抗干擾能力強連續資料傳輸可能(800 bit /s)
  • 開發板內含
紅外線收發模組 HS0038B
氣體感測器 LM393、ZYMQ-2
  • 具有信號輸出指示
  • 對液化氣,天然氣,城市煤氣,煙霧有較好的
    靈敏度與快速的回應恢復
  • 家庭或工廠的氣體洩漏監測裝置,適宜於
    液化氣、丁烷、丙烷、甲烷、酒精、氫氣、
    煙霧等監測裝置。
  • 雙路信號輸出(類比量及TTL電位輸出)
氣體感測器 LM393、ZYMQ-2
超聲波測距模組 HC-SR04
  • 2cm-400cm 的非接觸式距離感測功能
  • 測距精度可達高到3mm
  • 超聲波發射器、接收器與控制電路
  • 測量角度15 度
  • 規格尺寸45*20*15mm
超聲波測距模組 HC-SR04
熱釋電紅外人體感測模組
  • 延時時間:可調(0.3秒~18秒)
  • 範圍:小於120度錐角,7米以內
  • 工作溫度:-15~+70度
  • 應用範圍:安防產品、人體感應玩具、人體感應燈具、工業自動化控制等
熱釋電紅外人體感測模組
顏色感測器 TCS3200D
  • 採用原裝進口晶片TCS3200
  • IC系列串列輸出型數位元
  • 16bit環境光感測器
  • 抗光干擾
  • 可檢測不發光物體顏色
  • I2C 匯流排介面
顏色感測器 TCS3200D
溫度感測晶片 DS18B20
  • 顯示字母、數位元、符號等點陣式LCD
  • 外型尺寸:122.0×44.0×12.0
  • 視域尺寸:99.0×24.0
  • 字元大小:4.84×9.66
  • 驅動電壓:5V
  • 含驅動器:SPLC780D
  • 背 光:黃綠光 / 藍光
溫度感測晶片 DS18B20
濕度模組 SHT20 Module PCB V1
  • I2C介面
  • 輸入電壓3.3V~5V自動偵測
  • 內建LDO穩壓IC
  • 濕度感測範圍 0~ 100%RH (0.04 解析度)
  • 溫度感測範圍 -40 ~ 125℃(0.1℃解析度)
  • 低功耗 330uA
  • 提供電路原理圖
  • 提供Linux 驅動程式原始碼(For ARM)
  • 提供Android HAL框架層
  • 提供Linux 測試應用程式 (For ARM)
濕度模組 SHT20 Module PCB V1
光亮度模組 ISL29023 Module PCB V1
  • I2C介面
  • 輸入電壓3.3V~5V自動偵測
  • 內建LDO穩壓IC
  • 內建16-bit ADC
  • 光源感測範圍 0 ~ 64000 lux
  • 一組中斷腳位
  • 可偵測紅外線感應
  • 低功耗 85uA
  • 提供電路原理圖
  • 提供Linux 驅動程式原始碼(For ARM)
  • 提供Android HAL框架層
  • 提供Linux 測試應用程式 (For ARM)
光亮度模組 ISL29023 Module PCB V1
三軸加速模組 DMARD05 Module PCB V1
  • I2C介面
  • 輸入電壓3.3V~5V自動偵測
  • 內建LDO穩壓IC
  • 解析度 ±2/4/8g
  • 低功耗 30uA
  • 內建兩組可程式化中斷腳位
  • 提供電路原理圖
  • 提供Linux 驅動程式原始碼(For ARM)
  • 提供Android HAL框架層
  • 提供Linux 測試應用程式 (For ARM)
三軸加速模組 DMARD05 Module PCB V1
大氣壓力模組(高度計)BMP085 Module PCB V1
  • I2C介面
  • 輸入電壓3.3V~5V自動偵測
  • 內建LDO穩壓IC
  • 氣壓感測範圍 300…1100hPa (0.03hP解析度)
  • 高度偵測範圍 9000m … -500m
  • 溫度偵測 0 ~ 65 ℃
  • 低功耗 5uA
  • 提供電路原理圖
  • 提供Linux 驅動程式原始碼(For ARM)
  • 提供Android HAL框架層
  • 提供Linux 測試應用程式 (For ARM)
大氣壓力模組(高度計)BMP085 Module PCB V1
溫度感測晶片 DS18B20
  • 9 位元溫度讀數
  • 獨特的單線介面
  • 多點multidrop能力使分散式溫度檢測應用簡化
  • 可用資料線供電,不需備份電源
  • 測量範圍從-55℃至+125℃
  • 增量值為0.5℃
  • 等效的華氏度範圍是-67 F 至257 F
  • 增量值為0.9 F
  • 在1 秒典型值內把溫度變換為數位
  • 可定義的非易失性的溫度告警設置
  • 應用範圍包括皕鑄惆謅u業系統消費類
    產品溫度計或任何熱敏系統
溫度感測晶片 DS18B20

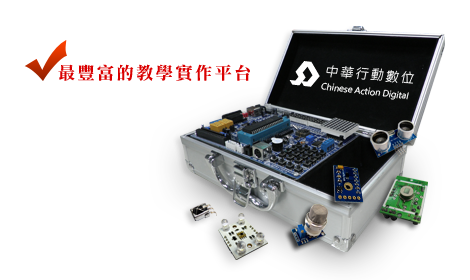

89C52最豐富的實作教學平台
